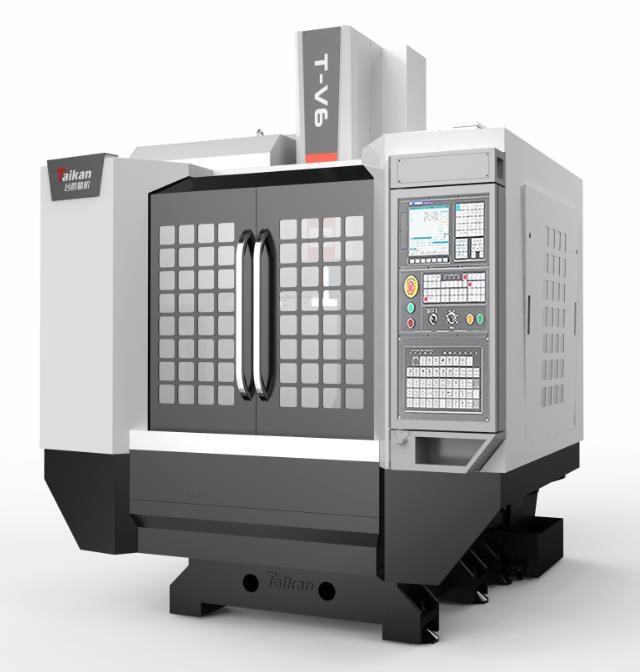

臺群零件及產品加工中心T-V6

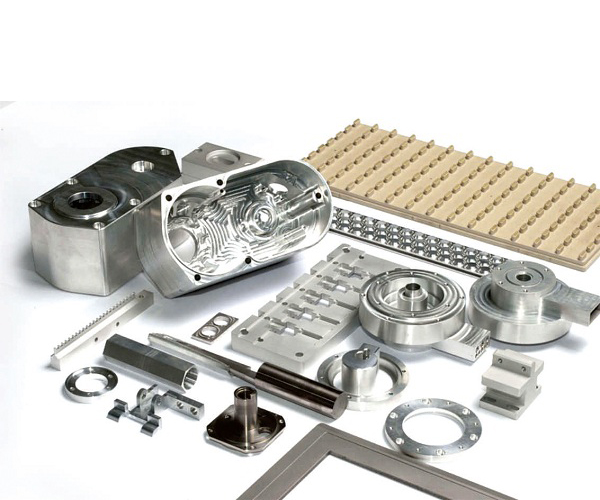

 　　臺群精機零件及產品加工中心T-V6是我司獨立開發的一款專門針對于精密零件加工有高精度、高光挈堵要求的客戶所開發，具有高速度、高精度、高效率、高速換刀等特性。

　　1、X/Y/Z三軸采用高精密線性滑軌，確保機械在高速運行時確保定位精度；

　　2、床身、主軸等關鍵部位均采用米漢納鑄鐵，經3D動態有限元素分析，穩定性好，強度高，確保高速切削各項精度穩定可靠；

　　3、三軸傳動的滾珠絲桿均采用臺灣C3級螺母副滾珠絲桿，接觸面積大能承受較大的載荷，承載能力強，滾珠絲桿馬達端以及尾端軸承均采用進口尸4級組合的專用高速軸承，三軸滾珠絲桿均進行預拉伸，性能穩定，提高軸向動力傳送效率；

　　4、超寬底座，鞍座加寬加長，結構堅固，確保加工時之重負荷能力。“人”字型立柱設計，結構結實，在高速位移時有效保持穩定性能及承重負荷能力；

　　5、加工中心T-V6采用直聯主軸，通過三菱或發那科伺服電機驅動剛性聯軸器與主軸尾部直接相連，能有效避免因皮帶連接帶來的側向應力和噪音，以及皮帶傳輸齒磨損造成剛性攻牙精度偏差，其最高轉速可達15000RPM，既適合輕型切削又適合中、重切削，從而有效保證加工的高效性與高精度 內藏式主軸，能有效排除熱感應力；

　　6、三軸采用歐式C級，滾珠線性導軌，可支撐重負荷，快速位移，確保定位精準；

　　7、三軸之軸滾珠絲桿均加裝支撐機構，提高軸向動力傳送效率；

　　8、加工中心床身、主軸箱等組織穩定，永久保持質量。鑄件經過有限元素分析法計算機計算分析，合理的結構強度及加強筋的搭配，提供機械之高剛性。鑄件結構采用一體成型技術，箱體結構，加工上采用大型五面體加工機，一次裝夾加工完成，機床具有高剛性、高強度，幾何形位精度極佳。并能保證機床長期的穩定性和高精度；

　　9、采用隔絕熱源的主軸設計,降低熱變位，主軸高速運轉可搭配主軸油溫控制系統,可有效的使主軸達到恒溫的效果,有效的控制主軸熱變位,確保主軸的高速高精度；

　　10、切削液容量大，可迅速將切削熱排出。水箱設計上采用雙箱式，并置于機臺內側，節省空間；

　　11、全行程運動精度皆經過鐳射校正補償,確保機臺之精度與校準結果；

　　12、機臺設計簡潔,節省占地空間,使有限的空間獲得最大的運用；

我司產品不斷改進，上述資料若有變更，恕不另行通知！產品參數以最新參數資料為準，需要線下洽，全國營銷熱線 139-2522-4117。
