臺群鉆攻機T-500H

 　   絕佳的穩定性-保證高速運轉時工作精度

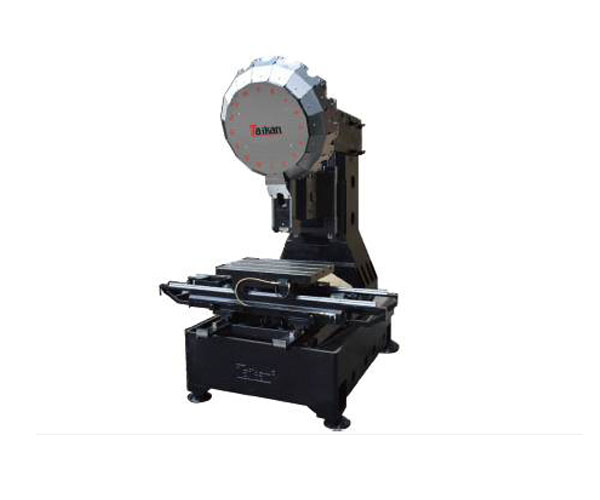

　　高剛性一體成型底座與寬型立柱基座采用米納(Meehanite)鑄鐵，其超細微粒結構，具有高物理性質，在苛嚴的環境下也不會扭曲變形。主軸結構采用高品質的米漢納鑄鐵，組織穩定;鑄件經有限元素分析法電腦計算分析，結構強度及加強筋的搭配，提高機器之高剛性;三軸采用線軌支撐，可支撐重負荷，快速移動，確保定位準確;底座寬實，鞍座加寬加長，全支撐設計，具有杰出的重負荷能力;主軸腔體內以肋骨強化結構，提供主軸之穩固支撐，保證高速運轉時工作精度;三軸馬達與精密高速滾珠螺桿。

　　高性能主軸-轉速可達20,000RPM

　　高精密度的主軸直聯結構設計，快速響應，迅速可靠。高強韌四瓣爪拉刀，接觸面大，抓刀力強，刀柄頭損耗小;采用大馬力主軸馬達，適合高速重切屑加工;采用機械式壓刀松刀裝置，在Z軸運動的同時完成裝卸，提高換刀效率;主軸經馬達直接驅動，直接傳輸扭力，以獲得更高的鉆孔攻牙效果;主軸高速運轉搭配主軸油溫控制系統，自動溫差探測控制，保證主軸在恒溫下運行，提高主軸運行精度及壽命。

　　底座排屑流暢結構設計-迅速?zèng)_刷切屑

　　底座大跨距大，載重負荷能力強，有效分散上方受力，確保產品精度;采用精密計算之斜角排屑水道，迅速?zèng)_刷切屑，提高排屑效果，加快切屑液回流速度。底座油水分離結構設計，設計符合環保，高效的油水分離結構設計能避免切削液品質劣化。一體成型的鑄件結合底盤和排屑口，底盤飯金無結合點，解決漏水問題。

　　ATC交換伺服刀庫-刀具轉換僅需1秒

　　1、全系列標配伺服刀庫，鄰刀換刀!.2秒，遠刀2.0秒，其他品牌換刀鄰刀2.6秒，遠刀4.8秒，整體加工效率提升17%，且伺服刀庫比普通刀庫故障率大大降低。

　　2、獨特的A下C刀具交換裝置設計，先進的凸輪式驅動機構，任意位置選刀能力，由尸LC軟體控制快速達成。速、簡單、可靠及長壽命的刀具交換裝置，提供平穩及可靠的刀具交換動作。

　　3、采用伺服刀庫，大幅減短換刀時間，提升生產效率;

　　4、換刀機構經過百萬次運轉測試，符合可靠度要求;

　　5、凸輪驅動之刀庫能確保精度旋轉，使用重型刀具時亦能平穩運轉;

　　6、輻射式刀庫快速換刀，有效節省時間提高效率，可選配16把/21把刀庫;

　　7、全密式的刀庫護罩。

　　三軸線性滑軌-快速加速僅需0.09秒

　　三軸線性滑軌，在高速和強力切削下仍可提供高度穩定性。高速加工，快速位移60000mm/min，快速加速或減速僅需0.09秒。

　　1、采用靜音式線性滑軌，使用壽命長;

　　2、線性導軌零間隙，提高機臺精密度;

　　3、適用于高速運轉，大幅度降低機臺所需驅動馬力;

　　4、以滾動代替滑動，摩擦損失小，定位精度高;

　　5、組裝容易具互換性，潤滑構造不復雜。

　　位移速度為60 m/min

　　高扭力馬達可以縮短軸向定位時間(三軸加速度均1 G)，從靜止加速到60m/min只要0.09秒。X/Y/Z軸快速位移速度為60/60/60m/min，提升30%-50%定位時間。

　　臺灣精密C3級-高速度靜音絲桿

　　采用臺灣制精密C3級高速度靜音絲桿，實施了預壓緊，消除了在移動滾珠絲桿時因溫度上升產生的膨脹和移送軸的齒合間隙。以滾動代替滑動，摩擦損失小，定位精度高;組裝容易具互換性，潤滑構造不復雜。

　　方便的作業性-跟使用冰箱一樣方便

　　-寬廣的前門設計

　　超大的門寬設計，方便零件或夾治具裝卸機臺;

　　-超大側窗設計

　　機臺兩側設計寬大的側窗，便于機臺操作與監控;

　　-集中潤滑系統

　　采用集中潤滑系統，傳動系統停止后在預設時間自動暫停供油，以達到節能效果。

　　-電器元件

　　采用日本SMC電器元件，保證機床電器零故障;

　　-警示器

　　機器加工異常需排除時，警示燈閃爍，能及時提醒操作人員排除異常;

　　便利的空氣槍

　　空壓系統管路快速接頭于機臺右前方，供空壓氣槍使用，使用者利用空氣槍系統，清理夾治具或工具上的殘屑，快速又方便。

　　先進的控制系統

　　采用三菱、西門子、發那科等系統控制器，提高了加工精度。配備最先進的高速特性控制系統，新一代的控制器，程式數量與記憶體均具有舊控制器不能比擬的優越性，創新的軟件功能，提高了精度、生產效率和加工過程的安全性。

　　配備RISC-CPU高速光伺服網絡;

　　搭載復合加工所需的各種功能;

　　完全耐米控制，確保高精度加工;

　　縮短加工準備時間，具有舒適的操作性。

我司產品不斷改進，上述資料若有變更，恕不另行通知！產品參數以最新參數資料為準，需要線下洽，全國營銷熱線 139-2522-4117。
